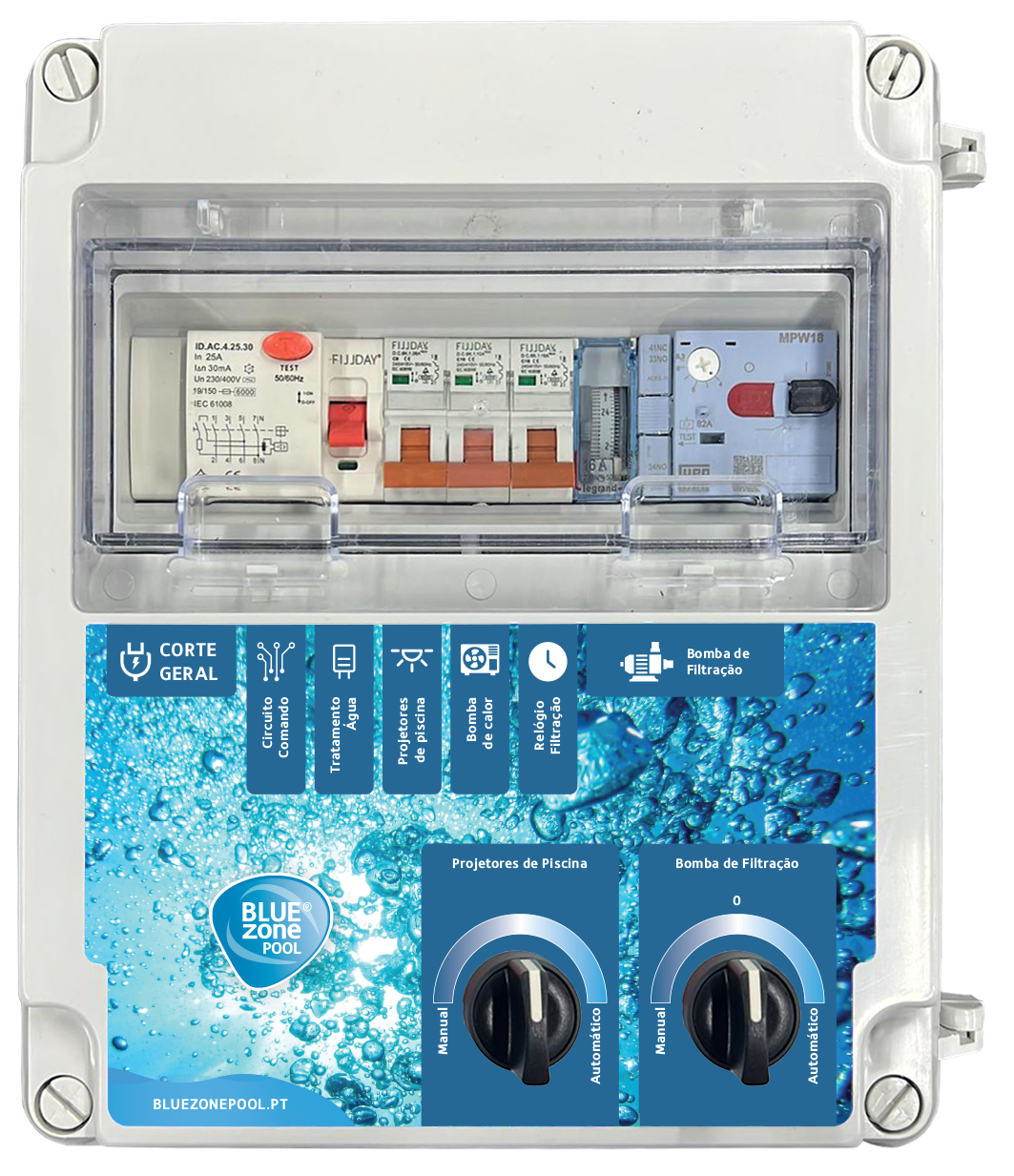

Série Basic (1 relógio) - com transformador

qqQuadro elétrico projetado para proteção e acionamento de
equipamentos elétricos e eletromecânicos de piscina.
1 seletor de comando do funcionamento da bomba MAN - 0 - AUT.
1 seletor de comando dos projetores ON - OFF.
Proteção: Sobrecarga e curto-circuito (magneto térmica) e corrente de defeito (diferencial).
Interruptor horário compacto com reserva de marcha (100 h).
Transformador de 80 VA com térmico interno.

Aplicação
- Quadro elétrico que permite conectar e proteger os seguintes equipamentos: bomba de filtração, projetores (inclui transformador de 80 W), equipamentos automáticos para tratamento de água, cobertura automática, bomba de calor, entre outros.
- Pelas suas caraterísticas e de acordo com as normas em vigor, garante também a proteção aos utilizadores.
Funcionamento
- A bomba de filtração dispõe de 2 modos de funcionamento: Manual – sempre em funcionamento.
- Automático: funciona durante o período de tempo programável através do interruptor horário: relógio.
- Tratamento de água: Dispõe de uma saída paralela para os equipamentos auxiliares, que funcionam em simultâneo com a bomba de filtração.
Proteções
- Iluminação: Equipado com um transformador de 80 W com isolamento classe II para alimentação do(s) projetor(s) da piscina de 12 V. Interruptor diferencial 30 ma: O corte geral funciona também como dispositivo de segurança de pessoas e bens, contra contactos indiretos, em situação de equipamentos com defeito de isolamento. Neste caso é essencial que todos os equipamentos estejam ligados ao circuito de terra de proteção.
- Quadro elétrico: concebido em caixa com proteção contra poeiras sem deposito prejudicial e contra projeções de água em todas as direções (IP54).
Caixa
- L 265 X A 300 X P 120 mm em ABS IP65 de cor azul com janela 11 módulos e tampa transparente.
Normas
- EN 61439-1:2011 / EN61439-3:2012 / Portaria 949_A/2006.

Características Técnicas
